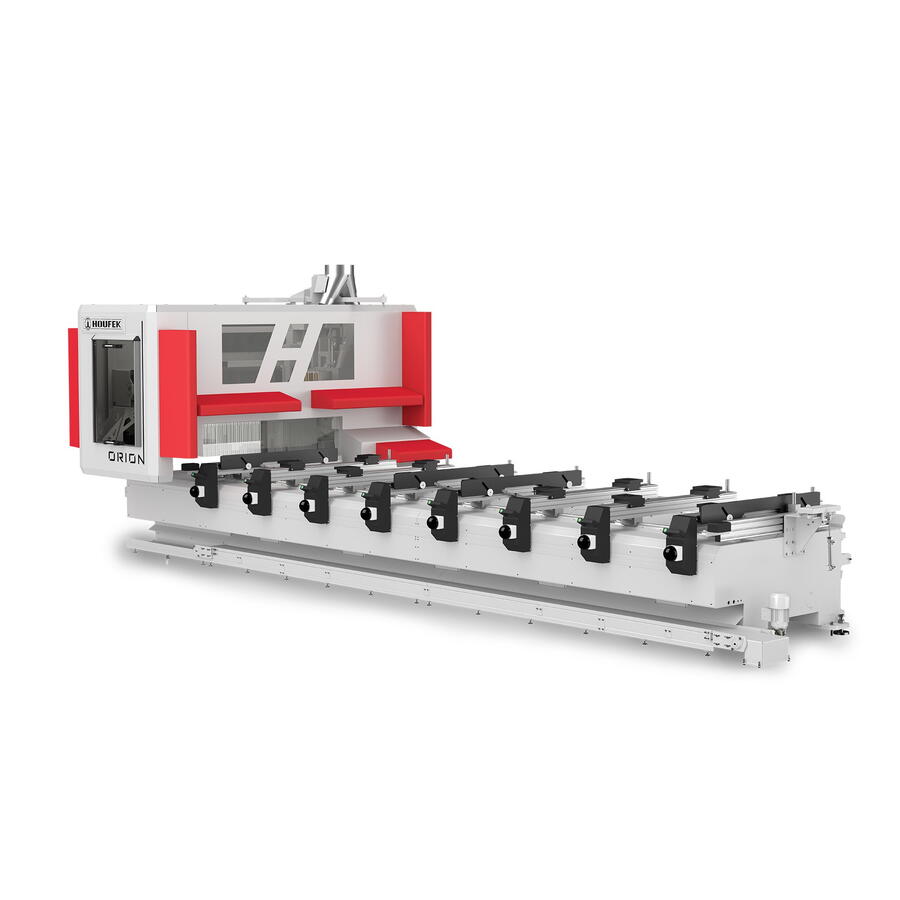

CNC obráběcí centrum Orion

Dřevo

Základní konstrukce CNC obráběcího centra je tvořena masivním podstavcem s uzavřenou portálovou konstrukcí.

Řídicí systém stroje

Centrum je vybavené moderním řídicím systémem MITSUBISHI s nadřazeným CAM systémem NC-HOPS.

  • NC-HOPS umožňuje graficky zobrazovat prostředí stroje.
  • Zobrazováno na pojízdném LCD monitoru.
  • Přenosný ruční ovladač.
  • Vzdálená zpráva se servisním střediskem HOUFEK - hotline.

Potřebujete odbornou radu?Rád Vám poradím

Jan Ledr

Jan Ledr
Ředitel divize CNC/prodej, vývoj

+420 569 430 711
+420 734 622 747

2012
Stroj vyrábíme od roku 2012

Použití

Technické údaje

Provozní tlak 6 bar
Pojezd X 3 320 mm
Pojezd Z 250 mm
Maximální rozměr obrobku v ose X 2 800 mm
Výkon motoru 4,6 kW
Maximální rozměr obrobku v ose Y 1 100 mm
Maximální rozměr obrobku v ose Z 150 mm
Rychloposuv - osa X a Y 70 m/min
Rychloposuv - osa Z 35 m/min
Maximální otáčky 24 000 ot./min
Upínací stopka 0 -
Zásobník nástrojů rotační 7 No.
Otáčky vřeten a drážkovací pily 3 200 Ot./min
Vertikální vřetena X+Y 6 No.
Horizontální vřetena X+Y 2 No.
Drážkovací pila v ose X 1 mm
Průměr drážkovací pily 120 mm
Počet pracovišť 2 No.
Vakuová pumpa rastrový stůl 250 m3 /hod
Vakuová pumpa trámcový stůl 100 m3 /hod
Počet trámců 4 No.
Instalovaný výkon 15 kVA
Tlak pracovního vzduchu 7 bar
Hmotnost 3 500 kg

Standardní vybavení

  • konzolový/rastrový stůl
  • hlavní frézovací elektrovřeteno - 9 kW
  • vrtací hlava
  • pevný zásobník nástrojů
  • ruční mazání
  • připojení odsávání
  • bezpečnostní zařízení

Volitelné vybavení

  • elektrovřeteno HSD 4,6 kW
  • elektrovřeteno HSD 9 kW
  • elektrovřeteno HSD 12 kW
  • příprava pro osu C
  • plynule řízená osa C HSD
  • elektrovřeteno HITECO 15 kW
  • plynule řízená osa C HITECO
  • horizontální dlabací agregát
  • rotační zásobník nástrojů (7 ks)
  • rotační zásobník nástrojů (14 ks)
  • zásobník speciálních nástrojů ISO
  • zásobník speciálních nástrojů HSK
  • trámec stolu
  • přední a boční dorazové čepy pro trámec stolu
