CNC obráběcí centrum Orion X4

Dřevo Plast

Základní konstrukce CNC obráběcího centra je tvořena masivním podstavcem s uzavřenou portálovou konstrukcí.



Řídicí systém stroje

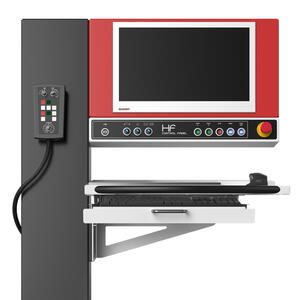

Centrum je vybavené moderním řídicím systémem MITSUBISHI s nadřazeným CAM systémem NC-HOPS.

  • NC-HOPS umožňuje graficky zobrazovat prostředí stroje.
  • Zobrazováno na pojízdném LCD monitoru.
  • Přenosný ruční ovladač.
  • Vzdálená zpráva se servisním střediskem HOUFEK - hotline.

Potřebujete odbornou radu?Rád Vám poradím

Jan Ledr

Jan Ledr
Ředitel divize CNC/prodej, vývoj

+420 569 430 711
+420 734 622 747

2012
Stroj vyrábíme od roku 2012

Použití

Čtyřosé CNC obráběcí centrum portálové konstrukce vhodné pro nábytkářský průmysl. Určené především pro vrtání, frézování nábytku, dveří a schodišť. Speciálně vyvinuto pro HPL a velmi tvrdé kompaktní materiály.

Technické údaje

Maximální rozměr obrobku v ose Y 1 550 mm
Maximální rozměr obrobku v ose Z 260 mm
Provedení stolů trámcový stůl; rastrový stůl (kartitový nebo hliníkový)
Maximální rozměr obrobku v ose X 3200/4200/5200/6200 mm
Rychloposuv - osa X 30 m/min
Rychloposuv - osa Y a Z 30 m/min

Standardní vybavení

  • CNC Systém MITSUBISHI FCA80U-M
  • vřeteno 9,0 kW (S6) HSK63 F
  • C osa
  • vrtací hlava
  • manuální mazací systém
  • pevný zásobník nástrojů 7 pozic
  • dorazové čepy přední
  • oplocení stroje

Volitelné vybavení

  • vřeteno 12,0 kW (S6) HSK63 F
  • externí chlazení nástroje olejovou mlhou
  • externí ofuk nástroje
  • vrtací hlava
  • rotační zásobník nástrojů 7 pozic
  • rotační zásobník nástrojů 14 pozic
  • zásobník  speciálních nástrojů
  • přídavné tlakové přípojky
  • přídavné vakuové přípojky
  • dorazové čepy zadní
  • nástavce dorazových čepů
  • centrální mazací systém
  • řízené ovládání odsávacích klapek
  • obrobková sonda
  • nástrojová sonda
  • laserová ukazovátka
  • prodloužení zdvihu osy X až do délky obrobku 6200 mm
  • dopravník třísek
  • vývěva 140 m3/hod
  • vývěva 250 m3/hod
  • zásobník vakua 500 l
