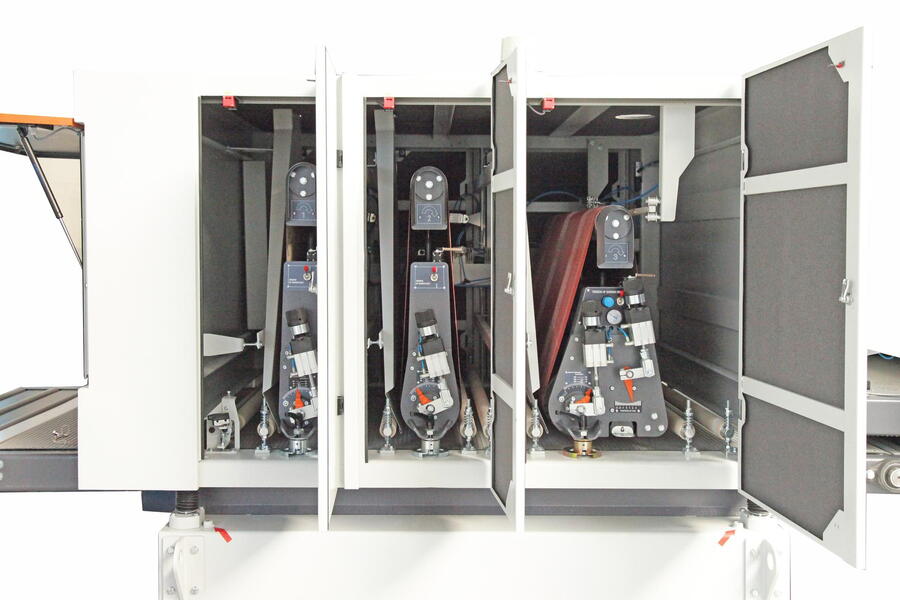

Širokopásová bruska Duplex 910
Masiv Dýha Broušení Frézování
Duplex je vysoce výkonná širokopásová bruska pro oboustranné broušení zejména deskových materiálů. Konstrukčně stroj Duplex vychází z řady Buldog, přičemž využití broušení obou stran zároveň zvyšuje produktivitu práce.
Stálá výška stolů umožňuje používat Duplex i v technologických linkách. Kvalita broušených povrchů a vysoký stupeň automatizace řadí stroj do nejvyšší třídy.
Potřebujete odbornou radu?Rád Vám poradím
Tomáš Růžička
Ředitel divize konvenčních strojů ČR a SR
+420 569 430 710
+420 737 243 908
Výhody produktu
Stroj vyrábíme od roku 2007
Stroj jsme dodali do 20 zemí světa
Stroj jsme vyrobili pro 50 spokojených zákazníků
délka brusného pásu je 1900 mm
obrousíte až 910 mm široký materiál
průměr pracovních válců je 160 mm, za příplatek 200 mm
výkon motoru činí 11 kW - lze zvýšit až na 18,5 kW
Použití
Širokopásové brusky řady Duplex jsou určeny pro broušení (obrábění) výrobků ze dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot.
Zajímavosti produktu
- výkonný stroj pro oboustranné broušení
- vyráběn v široké paletě variant
Technické údaje
| Pracovní šířka | 910 mm |
| Šířka brusného pásu | 930 mm |
| Délka brusného pásu | 1 900 mm |
| Průměr brusného válce | 160 mm |
| Max. výška obrobku | 160 mm |
| Min. výška obrobku | 10 mm |
| Výkon motoru brusného pásu | 4 × 11 |
| Rychlost podávacího pásu | 4,5/9 m/min |
| Rychlost brusného pásu | 18,5 m/s |
| Dvourychlostní motor podávacího pásu | 0,58 kW |
| Provozní tlak | 5,5 bar |
| Rychlost odsávaného vzduchu | 20 m/s |
| Výkon motoru | 11 kW |
| Průměr odsávacího otvoru | 150 mm |
| Napětí / kmitočet | 3/N/PE 400V/50Hz |
| Rozměry stroje (D/Š/V) | 1600 × 4650 × 2160 mm |
| Hmotnost | 4 850 kg |
3D Model
Standardní vybavení
- dvě brousící jednotky jednotky typu RR - vrchní část a dvě brousící jednotky typu RR - spodní část
- dvě brousicí jednotky: 1. typu R, 2. typu C + nastavitelná patka - vrchní část a dvě brousicí jednotky: 1. typu R, 2. typu C + nastavitelná patka - spodní část
- 1. pracovní válec pogumovaný D = 160 mm, 90 Sh
- 2. pracovní válec pogumovaný D = 160 mm, 45 Sh
- NC-řízení stroje color Touschscreen 10,1"
- délka brousicího pásu 1900 mm
- minomílní délka obrobku 300 mm (u verze RR-RR)
- minimální délka obrobku 500 mm (u verze RC-RC)
- automatické přepínání - hvězda / trojúhelník
- ampérmetry pro měření proudu motorů brousicích jednotek
- řízení oscilace brusného pásu pomocí optoelektronického snímače s infračerveným paprskem
- pevný stůl
- pohyblivé brousicí jednotky
- automatické středění podávacího pásu
- automatické najetí agregátu do zadané polohy
- automatické nastavení pracovních válců do předem naprogramovaných poloh
- frekvenční měnič rychlosti podávacích pásů 3 - 15 m/min
- pogumované přítlačné válce - 2 ks pro každou brousicí jednotku
- pneumatická disková brzda hlavního motoru
- výstupní vakuový stůl
- vývěva
- provozní tlakový spínač 3,5 - 4,0 bar
- protihluková ochrana
- stroj je vyroben v souladu s normami CE
Volitelné vybavení
- motor 20 HP (15 kW)
- motor 25 HP (18,5 kW)
- dvě rychlosti brousicího pásu 9/18 m/s - max. 11 kW
- dvourychlostní motor pro nastavení výšky obrobku
- frekvenční měnič rychlosti podávacího pásu 3 - 15 m/min (pouze u verze RR-RR)
- frekvenční měnič hlavního motoru - rychlost pásu 3 - 24 m/s
- ocelový válec nahrazující válec pogumovaný D = 160 mm / D = 200 mm
- pogumovaný válec D = 160 mm 30, 45, 60, 90 Sh
- pogumovaný válec D = 200 mm 30, 45, 60, 90 Sh
- regulace přítlaku pracovního válce na obrobek - ovládaná z čelního panelu
- pneumatický časovaný ofuk brusného pásu
- pneumatický časovaný ofuk s oscilací trysek
- pneumatická patka s odskokem a přískokem (u verze RC-RC)
- ionizační tyč
- přítlačné lišty pro broušení krátkých dílců
- omezení maximálního úběru obrobku - mechanické
- přídavný stůl - vstup
- přídavný stůl - výstup
- modul čištění dílců rotujícím kartáčem D = 150 mm
- modul čištění dílců oscilačním ofukem
- vakuový stůl
- vývěva s tlumičem hluku
- pneumaticky ovládaná odsávací klapka D = 150 mm
