CNC obráběcí centrum Fenix H20

Dřevo Plast Kompozit Hliník

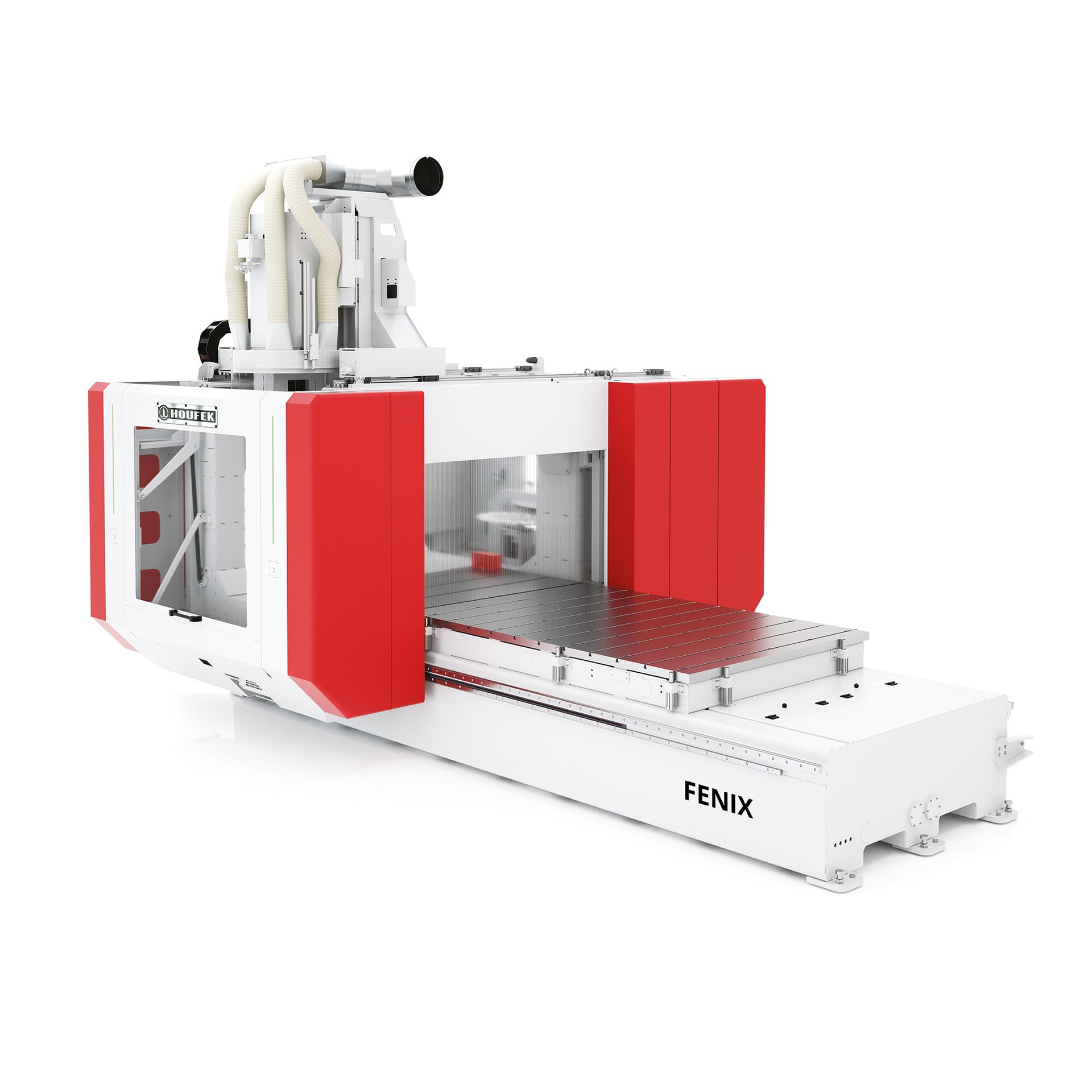

CNC FENIX je pětiosé obráběcí centrum vybavené dvouosou hlavou s kapalinou chlazeným vřetenem a s automatickou výměnou nástrojů. Stroj je určený především pro výrobu tvarově složitých dílů a technologických složitých procesů obrábění. Obráběcí centrum je možno vybavit stolem hladkým, rastrovým nebo s T-drážkou.

Konstrukce obráběcího centra je tvořena robustním podstavcem a uzavřeným dvojitým gantry rámem pro přesné a dynamické obrábění.

Výška obrobku je 800 mm.



Potřebujete odbornou radu?Rád Vám poradím

Jan Ledr

Jan Ledr
Ředitel divize CNC/prodej, vývoj

+420 569 430 711
+420 734 622 747

2013
Stroj vyrábíme od roku 2013

Použití

Kontinuální pětiosé CNC obráběcí centrum určené pro obrábění složitých rozměrných dílců. S možností vybavení dvěma vřeteny. Vhodné pro složité a technologicky náročné procesy.





Technické údaje

Rychloposuv - osa X a Y 70 m/min
Rychloposuv - osa Z 35 m/min
Rozsah otáčení osy B +-110 °
Rozsah otáčení osy C 400 °
Provedení stolů hladký (kartitový nebo hliníkový); rastrový (kartitový nebo hliníkový); ocelový stůl T-drážkou

Standardní vybavení

  • CNC Systém Fanuc 31i-B5
  • Osa Z1
  • Dvouosá hlava H90  14,4 kW(S6) HSK63 F
  • Centrální mazací systém
  • Zásobník otočný 7 pozic
  • Dorazové čepy (pouze pro rastrový stůl)
  • Oplocení stroje

Volitelné vybavení

  • Klimatizovaný rozvaděč
  • Změna počtu pozic v zásobníku nástrojů na 14 nebo 21
  • Zásobník speciálních nástrojů
  • Přídavné tlakové přípojky
  • CNC systém Siemens 840 D Sl
  • Obrobková sonda
  • Nástrojová sonda
  • Nástrojová laserová sonda
  • NC řízení klapek
  • Krytování lineárního vedení
  • Zadní nárazníky
  • Prodloužení zdvihu osy X až do délky obrobku 10m



Volitelné příslušenství osy Z1

  • Vřeteno 18 kW (S6) HSK63 F
  • Odměřování polohy vřetene osa
  • Externí chlazení nástroje olejovou mlhou
  • Externí ofuk nástroje
  • Externí odměřování

Volitelné příslušenství osy Z2

  • Vřeteno 12 nebo 19,2kW (S6)
  • Vrtací agregát H18+4
  • Odměřování polohy vřetene
  • Externí chlazení nástroje olejovou mlhou
  • Externí ofuk nástroje

Volitelné příslušenství pouze pro rastrové (vakuové) stoly

  • Vývěva 250 m3/hod
  • Zásobník vakua 500l
  • Přídavné vakuové přípojky



Fenix H15

Fenix H15

Kontinuální pětiosé CNC obráběcí centrum určené pro obrábění složitých rozměrných dílců. S možností vybavení dvěmi vřeteny. Vhodné pro složité a technologicky náročné procesy. Rozměr osy Y=1500 mm.
