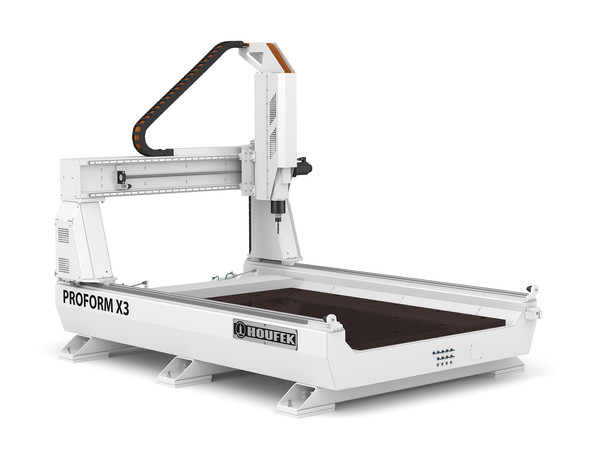

CNC obráběcí centrum Proform X3

Dřevo Plast Kompozit Hliník

CNC obráběcí centrum Proform X3 je tvořeno robustní konstrukcí podstavce a portálovovou (mostovou) konstrukcí příčníku, na které jsou po obou stranách uchyceny hnací servomotory osy X (gantry). Konstrukce stroje umožňuje velmi vysokou dynamiku obrábění.



Řídicí systém stroje

Centrum je vybaveno moderním řídicím systémem MITSUBISHI FCA80U-M/FCA850U-M. Tento řídicí systém spolupracuje s celou řadou CAD systémů, které se běžně používají v konstrukční praxi.

  • Pracovní prostředí řídicího systému je zobrazováno na LCD monitoru umístěním v pojízdném panelu.
  • Po naprogramování lze stroj ovládat pomocí přenosného ručního ovladače.
  • Řídicí moduly systému lze vzdáleně propojit přes internet se servisním střediskem HOUFEK.

Potřebujete odbornou radu?Rád Vám poradím

Jan Ledr

Jan Ledr
Ředitel divize CNC/prodej, vývoj

+420 569 430 711
+420 734 622 747

2010
Stroj vyrábíme od roku 2010

Použití

CNC Proform X3 je tříosé obráběcí centrum vybavené dvouosou hlavou s kapalinou chlazeným vřetenem a s automatickou výměnou nástrojů. Stroj je především určen pro výrobu tvarově složitých dílů a dřevěných nebo polystyrénových modelů pro slévárny kovů apod. Obrobitelná výška obrobku je dána zdvihem svislé osy Z, která se nabízí se zdvihy 550 mm (obrobek 400 mm) a 800 mm (obrobek 650 mm).

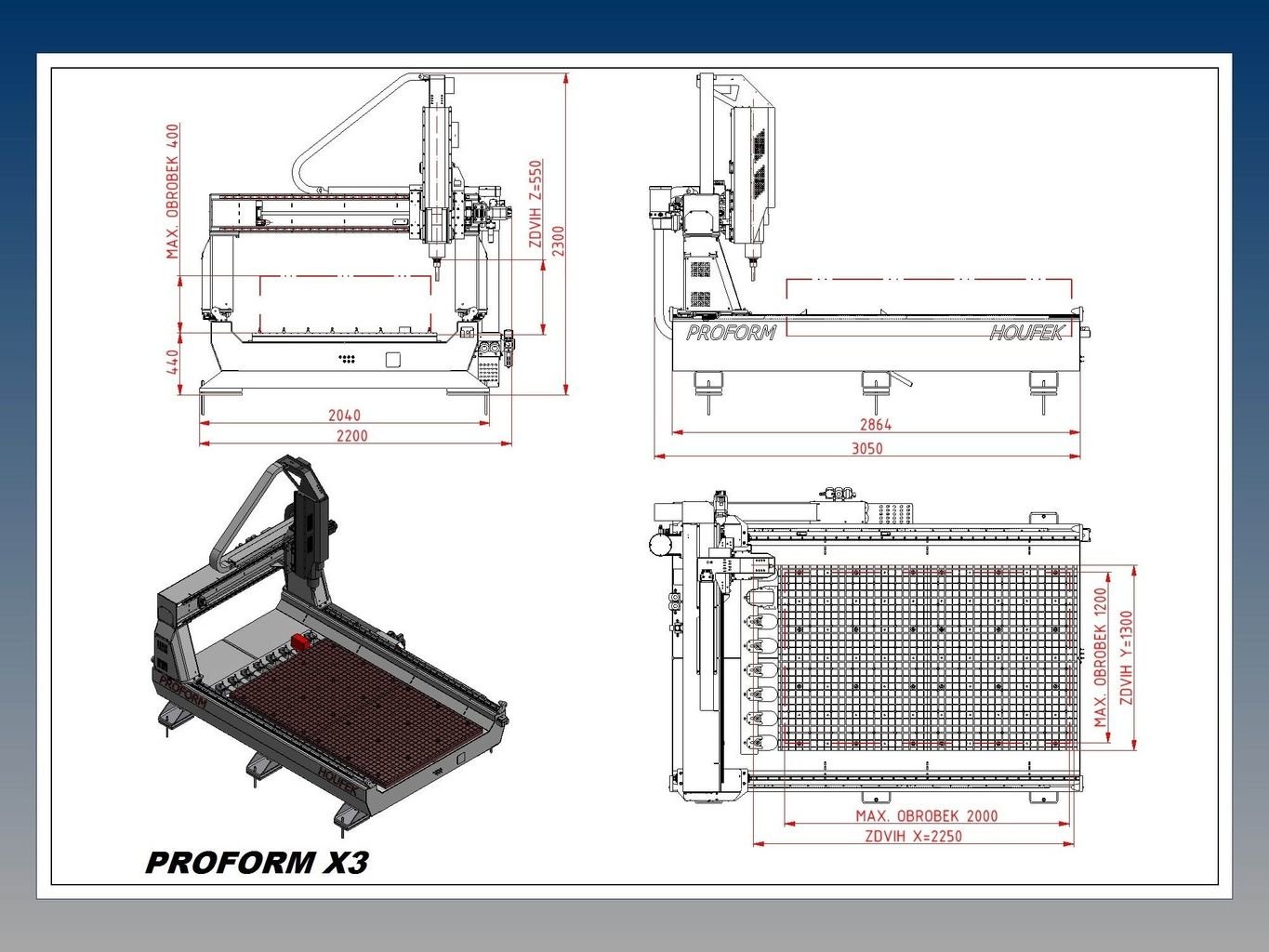

Technické údaje

Maximální rozměr obrobku v ose X 2 000 mm
Maximální rozměr obrobku v ose Y 1 400 mm
Maximální rozměr obrobku v ose Z 400 mm
Rychloposuv os X, Y, Z 50 m/min
Provedení stolů hladký (kartitový nebo hliníkový); rastrový (kartitový nebo hliníkový); ocelový stůl T-drážkou

Katalog

3D model

0%

    Standardní vybavení

    • hladký stůl kartionový
    • hladký stůl hliníkový
    • rastrový stůl kartionový
    • rastrový stůl hliníkový
    • stůl s T-drážkou
    • hlavní frézovací elektrovřeteno 9 nebo 13kW (X5)
    • pevný zásobník nástrojů
    • manuální mazací systém
    • oplocení stroje
    • řízení – MITSUBISHI FCA80U-M/FCA850U-M

    Volitelné vybavení

    • elektrovřeteno 12 kW (X3)
    • prodloužení zdvihu osy X o 1 000 mm
    • prodloužení zdvihu osy Z o 250 mm
    • externí ofuk nástroje
    • externí chlazení nástroje
    • centrální mazací systém

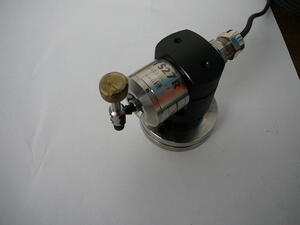

    • nástrojová sonda
    • obrobková sonda
    • přídavné výstupy tlakového vzduchu a vakua
    • vakuová pumpa 140 m3/h
    • vakuová pumpa 250 m3/h
    • zásobník vakua 500 l
    • CAM software

    CNC obráběcí centrum Proform X5Alternativní produkty

    Proform X5

    Proform X5

    Kontinuální pětiosé CNC obráběcí centrum vybavené řídicím systémem MITSUBISHI. Vysoce dynamický stroj pro přesné obrábění menších obrobků. Obrobitelná výška obrobku je dána zdvihem svislé osy Z, která se nabízí se zdvihy 550 mm (obrobek 400 mm) a 800 mm (obrobek 650 mm).
