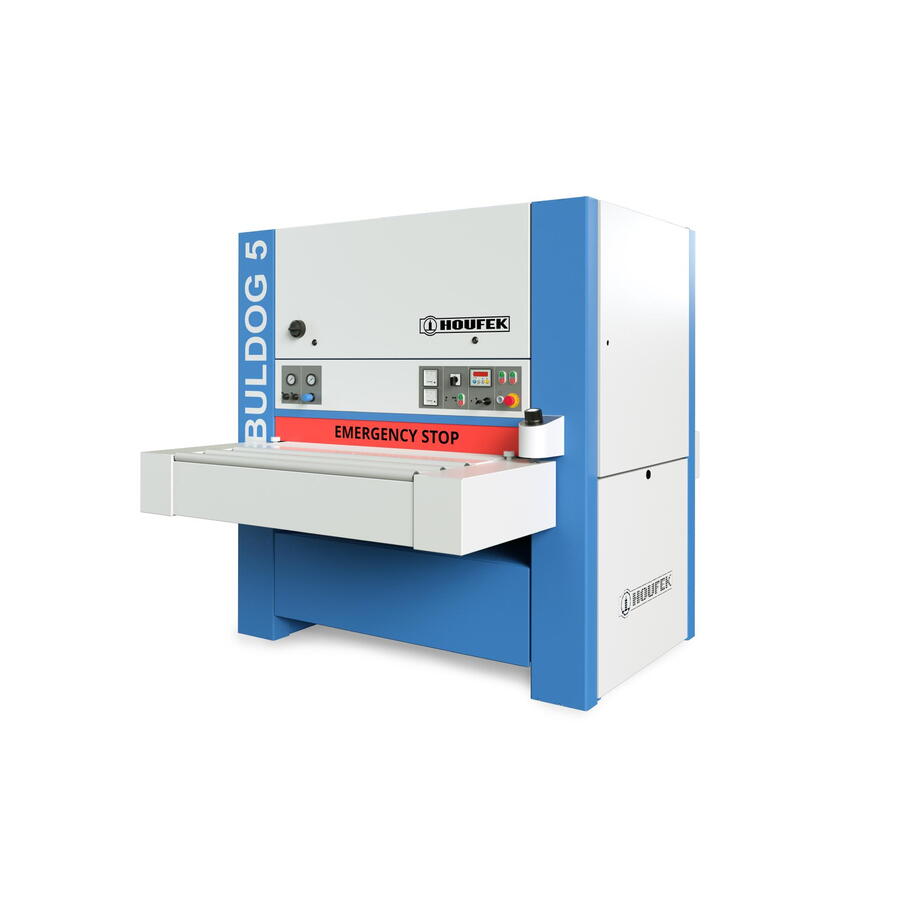

Širokopásová bruska Buldog 5 1100

Masiv Dýha Lak Broušení Frézování

Originální konstrukce výrobní řady strojů Buldog 5 byla vyvinuta pro zákazníky požadující jednoduchost, spolehlivost a kvalitu při všech technologiích broušení. Broušení masivu, dýhovaných povrchů a laků je pro tento stroj jednoduchou záležitostí.

Buldog 5 vyniká svou robustností, spolehlivostí a variabilitou kombinací brusných agregátů. Předností širokopásových brusek Buldog je spolehlivost a spokojenost tisíců zákazníků, ověřená po celém světě.

Potřebujete odbornou radu?Rád Vám poradím

Tomáš Růžička

Tomáš Růžička
Ředitel divize konvenčních strojů ČR a SR

+420 569 430 710
+420 737 243 908

Výhody produktu

1996
Stroj vyrábíme od roku 1996
18
Stroj jsme dodali do 18 zemí světa
3500
Tento typ stroje jsme vyrobili pro 3500 spokojených zákazníků
výkon motoru 11 kW - lze zvýšit až na 18,5 kW výkon motoru 11 kW - lze zvýšit až na 18,5 kW
délka brusného pásu 2200 mm délka brusného pásu 2200 mm
možnost dodání se 3 pásy možnost dodání se 3 pásy
průměr pracovních válců je 160/200 mm průměr pracovních válců je 160/200 mm
max. výška obrobku lze zvýšit ze 160 na 220 mm max. výška obrobku lze zvýšit ze 160 na 220 mm

Použití

Širokopásové brusky řady Buldog 5 jsou určené k broušení dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot, dýhovaných povrchů, MDF nebo podkladových tmelů a laků.

Zajímavosti produktu

  • univerzální stroj s možností vybavení různými pracovními agregáty
  • osvědčená robustní konstrukce

Technické údaje

Možné konfigurace stroje agregáty R, C, RR, RC, FC, RRR, RRC, FRC
Pracovní šířka 1 100 mm
Délka brusného pásu 2 200 mm
Průměr brusného válce 160-200 mm
Max. výška obrobku 160 mm
Min. výška obrobku 3 mm
Výkon motoru brusného pásu 11 kW (2x-RR, RC, FC; 3x-RRR, RRC, FRC)
Rychlost podávacího pásu 3-15 m/min
Rychlost brusného pásu 18 m/s
Provozní tlak 5,5 bar
Spotřeba tlakového vzduchu 20-80 l/min
Rychlost odsávaného vzduchu 20 m/s
Průměr odsávacího otvoru 150 mm
Napětí / kmitočet 3/N/PE 400V/50Hz
Hmotnost 1 230 kg

Katalog

3D Model

0%

    Standardní vybavení

    • 1. pracovní válec pogumovan - průměr 160 mm, 90 Sh (u verze R, C, RR, RC, RRR, RRC)
    • 2. pracovní válec pogumovaný - průměr 160 mm, 90 Sh (u verze FC RRR, RRC, FRC)
    • 2. pracovní válec pogumovaný - průměr 160 mm, 45 Sh (u verze RR, RC)
    • 3. pracovní válec pogumovaný - průměr 160 mm, 45 Sh (u verze RRR, RRC, FRC)
    • délka brousicího pásu 2200 mm
    • motorizovaný zdvih stolu - 3-160 mm
    • automatické přepínání - hvězda/trojúhelník
    • pneumatický zdvih válců z čelního panelu
    • pevná patka - mechanicky ovládaná (u verze C, RC, FC, RRC, FRC)
    • ampérmetry pro měření proudu motorů brousicích jednotek
    • řízení oscilace brusného pásu pomocí optoelektronického snímače
    • automatické středění podávacího pásu
    • pozicionér stolu
    • elektronické odměřování polohy stolu s digitálním ukazatelem
    • frekvenční měnič rychlosti podávacího pásu 3-15 m/min
    • pogumované přítlačné válečky
    • nouzová - pneumatická brzda hlavního motoru
    • omezení maximálního úběru obrobku - mechanické
    • protihluková ochrana
    • stroj je vyroben v souhlasu s normami CE

    Volitelné vybavení

    Motory/frekvenční měniče
    • motor 15 kW (20 HP)
    • motor 18,5 kW (25 HP)
    • frekvenční měnič hlavního motoru 7,5 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 11 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 15 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 18,5 kW - rychlost pásu 3-18 m/s
    • reverzní chod brusného pásu pro jednu jednotku
    • dvourychlostní motor pro zvedání stolu
    Pracovní válce
    • ocelový válec - průměr 160 mm
    • ocelový válec - průměr 200 mm
    • pogumovaný válec - průměr 160 mm, 30-45-60-90 Sh
    • pogumovaný válec - průměr 200 mm, 30-45-60-90 Sh
    Řízení stroje
    • NC řízení stroje color Touchscreen 10,1" B &R
      - automatické najetí stolu do zadané polohy
      - elektronická korekce odměřování výšky obrobku podle zrnitosti brusného pásu
      - ovládání pracovních poloh jednotlivých agregátů
      - možnost uložení různých konfigurací nastavení stroje do 40 programů
      - zobrazení zatížení hlavních motorů
      - čítač provozních hodin jednotlivých agregátů
      - chybová hlášení s grafickým zobrazením
      - možnost doplnění o vzdálenou diagnostiku stroje VPN
      - jazyková lokalizace
    Pneumatické patky
    • Pneumatická patka PL 2 (pouze u verze C, RC, FC, RRR, RRC, FRC)
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávácího pásu
      - řízení ELGO P40
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,8 mm/guma/grafit
    • Dělená pneumatická patka PS50 (pouze u verze C, RC, FC, RRR, RRC, FRC)
      - šíře segmentu 50 mm
      - oboustranná regulace tlaku do segmentů
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - řízení ELGO P40
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,8 mm/guma/grafit
    • Dělená elektronická patka PS50E (pouze u verze C, RC, RRC)
    • Dělená elektronická patka PS30E (pouze u verze C, RC, RRC)
    • brusná patka - ocelová planžeta 0,8 mm/guma/grafit (pouze u verze C, RC, FC, , RRC, FRC)
    • brusná patka - ocelová planžeta 0,8 mm/filc/grafit (pouze u verze C, RC, FC, , RRC, FRC)
    • brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit (pouze u verze C, RC, FC, , RRC, FRC)

    Kartáčovací a čisticí jednotky
    • Agregát B - válcová kartáčovací jednotka (pouze u verze R, C, RR, RC, RRR, RRC)
      - výkon motoru 5,5 kW (7,5 HP)
      - pracovní nástroj D=150-300 mm
      - optoelektronické čidlo kalibrace kartáčů
      - oscilace s možností vypnutí
      - frekvenční měnič motoru - otáčky 180-1000 ot/min
      - motorizovaný zdvih
      - elektronické odměřování polohy válce s digiálním ukazatelem
      - pogumované přítlačné válečky
      - bez pracovního nástroje
      - upínací hřídel 60 mm
      - odsávací vývod D=150 mm, šíře 1350, D=180 mm
    • Modul čištění dílců rotujícím kartáčem průměr 100 mm
      - výkon motoru 1,5 kW (2HP)
      - pracovní nástroj D=100 mm
      - čisticí válec - nylon
      - na výstupu mimo stroj
      - odsávací vývod D=150 mm, šíře 1350 mm, D=180 mm
      - přítlačné válečky
    • Modul čištění podávacího pásu
      - výkon motoru 1,5 kW (2HP)
      - pracovní nástroj D=100 mm
      - čisticí válec - koňská žíně
      - na spodní straně výstupu stolu
      - odsávací vývod D=150 mm, šíře 1350 mm, D=180 mm
    • Pneumatický ofuk brusného pásu s ocilací trysek - 1 ks
      - spínání při průchodu obrobku
    • Ionizační tyč
      - na výstupu stroje
    • Čištění obrobků oscilačním ofukem
      - čištění při průchodu obrobku
    Ostatní
    • automatický pozicionér stolu
    • přítlačné lišty pro broušení krátkých dílců - 1 pár
    • zdvih stolu 220 mm
    • přídavný stůl 300 mm - vstup
    • přídavný stůl 300 mm - výstup
    • hladký podávací pás
    • vakuový stůl
    • vývěva s tlumičem hluku
    • pneumaticky ovládaná odsávací klapka D=150 mm - 1 ks
    • vnitřní LED osvětlení stroje
    • prosklené boční dveře na straně výměny brusných pásů
    • výstupní dělené přítlačné segmenty agregátu "F" (pouze u verze FC, FRC)
    • sada 10 ks břitových destiček
    • sada 10 ks šroubků
