Širokopásová bruska Buldog 5 1350

Masiv Dýha Lak Broušení Frézování

Originální konstrukce výrobní řady strojů Buldog 5 byla vyvinuta pro zákazníky požadující jednoduchost, spolehlivost a kvalitu při všech technologiích broušení. Broušení masivu, dýhovaných povrchů a laků je pro tento stroj jednoduchou záležitostí.

Buldog 5 vyniká svou robustností, spolehlivostí a variabilitou kombinací brusných agregátů. Předností širokopásových brusek Buldog je spolehlivost a spokojenost tisíců zákazníků, ověřená po celém světě.

Potřebujete odbornou radu?Rád Vám poradím

Tomáš Růžička

Tomáš Růžička
Ředitel divize konvenčních strojů ČR a SR

+420 569 430 710
+420 737 243 908

Výhody produktu

2000
Stroj vyrábíme od roku 2000
18
Stroj jsme dodali do 18 zemí světa
1 200
Tento typ stroje jsme vyrobili pro 1 200 spokojených zákazníků
obrousíte až 1300 mm široký materiál obrousíte až 1300 mm široký materiál
výkon motoru 11 kW - lze zvýšit až na 18,5 kW výkon motoru 11 kW - lze zvýšit až na 18,5 kW
délka brusného pásu 2200 mm délka brusného pásu 2200 mm
možnost dodání se 3 pásy možnost dodání se 3 pásy
průměr pracovních válců je 160/200 mm průměr pracovních válců je 160/200 mm
max. výška obrobku lze zvýšit ze 160 na 220 mm max. výška obrobku lze zvýšit ze 160 na 220 mm

Použití

Širokopásové brusky řady Buldog 5 jsou určené k broušení dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot, dýhovaných povrchů, MDF nebo podkladových tmelů a laků.

Zajímavosti produktu

  • univerzální stroj s možností vybavení různými pracovními agregáty
  • osvědčená robustní konstrukce

Technické údaje

Možné konfigurace stroje agregáty R, C, RR, RC, FC, RRR, RRC, FRC
Pracovní šířka 1 350 mm
Délka brusného pásu 2 200 mm
Průměr brusného válce 160-200 mm
Max. výška obrobku 160 mm
Min. výška obrobku 3 mm
Výkon motoru brusného pásu 11 kW (2x-RR, RC, FC; 3x-RRR, RRC, FRC)
Rychlost podávacího pásu 3-15 m/min
Rychlost brusného pásu 18 m/s
Napětí / kmitočet 3/N/PE 400V/50Hz
Hmotnost 1 420 kg

Katalog

3D model

0%

    Standardní vybavení

    • 1. pracovní válec pogumovaný průměr - 160 mm, 90 Sh (u verze R, C, RR, RC, RRR, RRC)
    • 2. pracovní válec pogumovaný průměr - 160 mm, 90 Sh (u verze FC RRR, RRC, FRC)
    • 2. pracovní válec pogumovaný průměr - 160 mm, 45 Sh (u verze RR, RC)
    • 3. pracovní válec pogumovaný průměr - 160 mm, 45 Sh (u verze RRR, RRC, FRC)

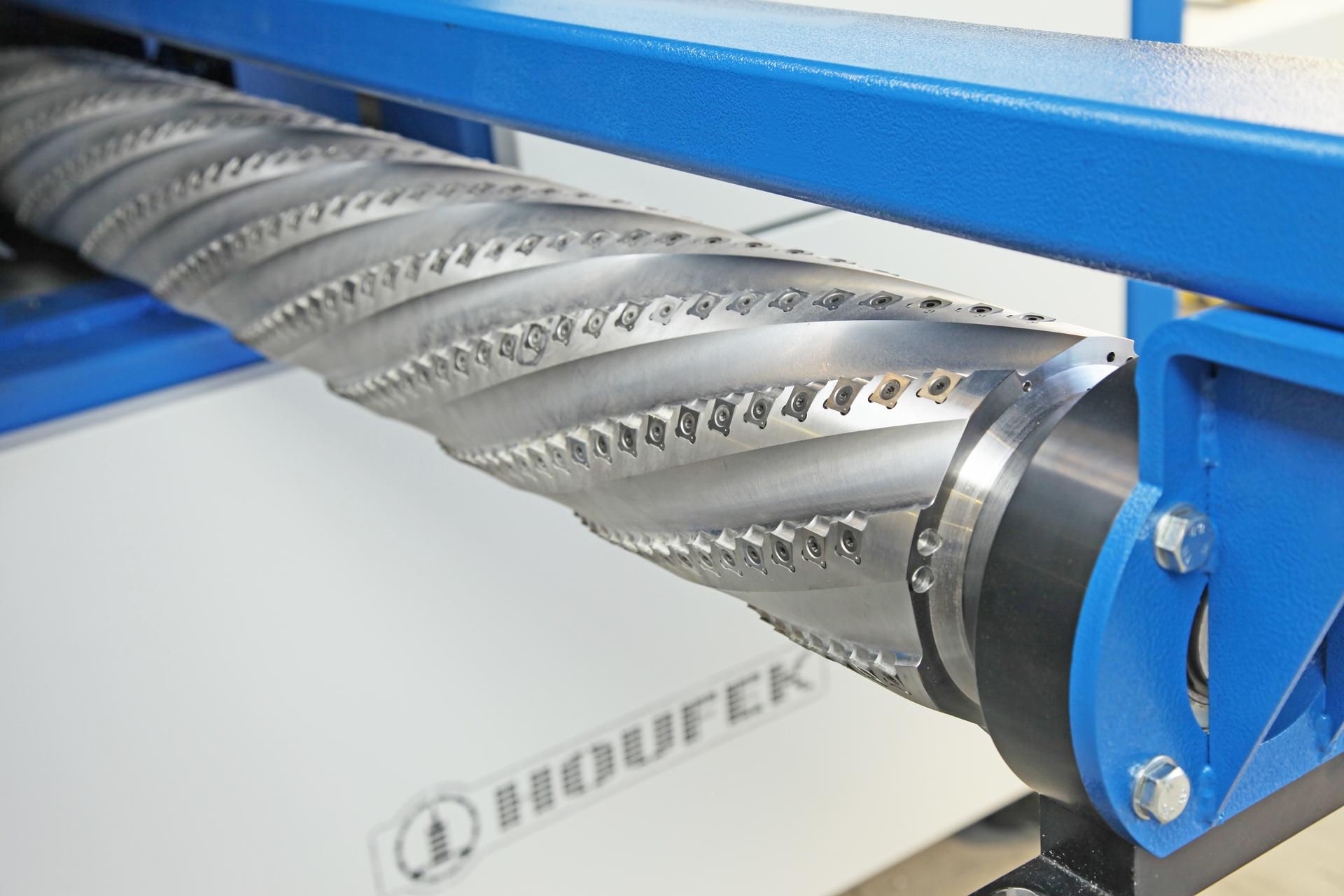

    • výsuvná frézovací jednotka typu F, D=180 mm (u verze FC, FRC)
      - vstupní dělené přítlačné segmenty
      - výstupní přítlačná lišta
    • délka brousicího pásu 2200 mm
    • motorizovaný zdvih stolu - 3-160 mm
    • automatické přepínání - hvězda/trojúhelník
    • pneumatický zdvih válců z čelního panelu
    • pevná patka - mechanicky ovládaná (u verze C, RC, FC, RRC, FRC)
    • ampérmetry pro měření proudu motorů brousicích jednotek
    • řízení oscilace brusného pásu pomocí optoelektronického snímače
    • automatické středění podávacího pásu
    • pozicionér stolu
    • elektronické odměřování polohy stolu s digitálním ukazatelem
    • frekvenční měnič rychlosti podávacího pásu 3-15 m/min
    • pogumované přítlačné válečky
    • nouzová - pneumatická brzda hlavního motoru
    • omezení maximálního úběru obrobku - mechanické
    • protihluková ochrana
    • stroj je vyroben v souhlasu s normami CE

    Volitelné vybavení

    Motory/frekvenční měniče
    • motor 15 kW (20 HP)
    • motor 18,5 kW (25 HP)
    • frekvenční měnič hlavního motoru 7,5 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 11 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 15 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 18,5 kW - rychlost pásu 3-18 m/s
    • reverzní chod brusného pásu pro jednu jednotku
    • dvourychlostní motor pro zvedání stolu
    Pracovní válce
    • ocelový válec - průměr 160 mm
    • ocelový válec - průměr 200 mm
    • pogumovaný válec - průměr 160 mm, 30-45-60-90 Sh
    • pogumovaný válec - průměr 200 mm, 30-45-60-90 Sh
    Řízení stroje
    • NC řízení stroje color Touchscreen 10,1" B &R
      - automatické najetí stolu do zadané polohy
      - elektronická korekce odměřování výšky obrobku podle zrnitosti brusného pásu
      - ovládání pracovních poloh jednotlivých agregátů
      - možnost uložení různých konfigurací nastavení stroje do 40 programů
      - zobrazení zatížení hlavních motorů
      - čítač provozních hodin jednotlivých agregátů
      - chybová hlášení s grafickým zobrazením
      - možnost doplnění o vzdálenou diagnostiku stroje VPN
      - jazyková lokalizace
    Pneumatické patky
    • Pneumatická patka PL 2 (pouze u verze C, RC, FC, RRR, RRC, FRC)
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávácího pásu
      - řízení ELGO P40
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,8 mm/guma/grafit
    • Dělená pneumatická patka PS50 (pouze u verze C, RC, FC, RRR, RRC, FRC)
      - šíře segmentu 50 mm
      - oboustranná regulace tlaku do segmentů
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - řízení ELGO P40
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,5 mm/guma/grafit
      - brusná patka - ocelová planžeta 0,5 mm/filc/grafit
    • Dělená elektronická patka PS50E (pouze u verze C, RC, RRC)
      - šíře segmentu 50 mm
      - NC řízení stroje, dotykový panel 10,1" B&R
      - možnost nastavení krajních segmentů patky +/- 1 až 3 segmenty
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - dvouzónový časovaný ofuk brusného pásu s oscilací trysek
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit
      - brusná patka - ocelová planžeta 0,5 mm/filc/grafit
    • Dělená elektronická patka PS30E (pouze u verze C, RC, RRC)
      - šíře segmentu 30 mm
      - NC řízení stroje, dotykový panel 10,1" B&R
      - frekvenční měnič hlavního motoru - rychlost pásu 3-18 m/s
      - možnost nastavení krajních segmentů patky +/- 1 až 3 segmenty
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - dvouzónový časovaný ofuk brusného pásu s oscilací trysek
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit
      - brusná patka - ocelová planžeta 0,5 mm/filc/grafit
    • brusná patka - ocelová planžeta 0,8 mm/guma/grafit (pouze u verze C, RC, FC, , RRC, FRC)
    • brusná patka - ocelová planžeta 0,8 mm/filc/grafit (pouze u verze C, RC, FC, , RRC, FRC)
    • brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit (pouze u verze C, RC, FC, , RRC, FRC)

    Kartáčovací a čisticí jednotky
    • Agregát B - válcová kartáčovací jednotka (pouze u verze R, C, RR, RC, RRR, RRC)
      - výkon motoru 5,5 kW (7,5 HP)
      - pracovní nástroj D=150-300 mm
      - optoelektronické čidlo kalibrace kartáčů
      - oscilace s možností vypnutí
      - frekvenční měnič motoru - otáčky 180-1000 ot/min
      - motorizovaný zdvih
      - elektronické odměřování polohy válce s digiálním ukazatelem
      - pogumované přítlačné válečky
      - bez pracovního nástroje
      - upínací hřídel 60 mm
      - odsávací vývod D=150 mm, šíře 1350, D=180 mm
    • Modul čištění dílců rotujícím kartáčem průměr 100 mm
      - výkon motoru 1,5 kW (2HP)
      - pracovní nástroj D=100 mm
      - čisticí válec - nylon
      - na výstupu mimo stroj
      - odsávací vývod D=150 mm, šíře 1350 mm, D=180 mm
      - přítlačné válečky
    • Modul čištění podávacího pásu
      - výkon motoru 1,5 kW (2HP)
      - pracovní nástroj D=100 mm
      - čisticí válec - koňská žíně
      - na spodní straně výstupu stolu
      - odsávací vývod D=150 mm, šíře 1350 mm, D=180 mm
    • Pneumatický ofuk brusného pásu s ocilací trysek - 1 ks
      - spínání při průchodu obrobku
    • Ionizační tyč
      - na výstupu stroje
    • Čištění obrobků oscilačním ofukem
      - čištění při průchodu obrobku
    Ostatní
    • automatický pozicionér stolu
    • přítlačné lišty pro broušení krátkých dílců - 1 pár
    • zdvih stolu 220 mm
    • přídavný stůl 300 mm - vstup
    • přídavný stůl 300 mm - výstup
    • hladký podávací pás
    • vakuový stůl
    • vývěva s tlumičem hluku
    • pneumaticky ovládaná odsávací klapka D=180 mm - 1 ks
    • vnitřní LED osvětlení stroje
    • prosklené boční dveře na straně výměny brusných pásů
    • výstupní dělené přítlačné segmenty agregátu "F" (pouze u verze FC, FRC)
    • sada 10 ks břitových destiček
    • sada 10 ks šroubků
