Širokopásová bruska Buldog 7 1350

Masiv Dýha Lak Broušení Frézování

Stroj vývojově vychází z úspěšné řady Buldog 5, která se osvědčila u zákazníků po celém světě. Širokopásová bruska Buldog 7 je svou konstrukcí a možnostmi určena pro náročné broušení masivu, dýhovaných povrchů, MDF nebo podkladových tmelů a laků.

Stálá výška stolu umožňuje používat brusku v technologických linkách. Dosažitelná vysoká kvalita broušených povrchů a stupeň automatizace brousicích procesů zařazuje stroj do vyšší střední třídy.

Potřebujete odbornou radu?Rád Vám poradím

Tomáš Růžička

Tomáš Růžička
Ředitel divize konvenčních strojů ČR a SR

+420 569 430 710
+420 737 243 908

Výhody produktu

2005
Stroj vyrábíme od roku 2005
19
Stroj jsme dodali do 19 zemí světa
450
Tento typ stroje jsme vyrobili pro 450 spokojených zákazníků
možnost dodání se 3 pásy možnost dodání se 3 pásy
průměr pracovních válců je 200/240 mm průměr pracovních válců je 200/240 mm
výkon motoru 11 kW výkon motoru 11 kW
výkon motoru 15 kW výkon motoru 15 kW
max. výška obrobku lze zvýšit ze 160 na 220 mm max. výška obrobku lze zvýšit ze 160 na 220 mm
obrousíte až 1300 mm široký materiál obrousíte až 1300 mm široký materiál

Použití

Širokopásové brusky řady Buldog 7 jsou určeny pro broušení dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot, dýhovaných povrchů, MDF nebo podkladových tmelů a laků.

Zajímavosti produktu

  • výkonná, komfortně vybavená širokopásová bruska s možností bohatého příslušenství a montáže různých agregátů
  • vybavena pevným stolem - vhodná pro výrobní linku

Technické údaje

Možné konfigurace stroje agregáty R, C, RR, RF, FC, RRR, RRC, FRC
Pracovní šířka 1 350 mm
Délka brusného pásu 2 620 mm
Průměr brusného válce 200-240 mm
Max. výška obrobku 160 mm
Min. výška obrobku 3 mm
Výkon motoru brusného pásu 11 kW (2x-RR, RC, FC; 3x-RRR, RRC, FRC)
Rychlost podávacího pásu 3-15 m/min
Rychlost brusného pásu 18,5 m/s
Provozní tlak 5,5 bar
Spotřeba tlakového vzduchu 50/300 l/min
Rychlost odsávaného vzduchu 20 m/s
Průměr odsávacího otvoru 180 mm
Napětí / kmitočet 3/N/PE 400V/50Hz
Hmotnost 1 770 kg

Katalog

3D Model

0%

    Standardní vybavení

    • 1. pracovní válec pogumovaný průměr 200 mm, 90 Sh (u verze R, C, RR, RC, RRR, RRC)
    • 2. pracovní válec pogumovaný průměr 200 mm, 90 Sh (u verze RRR, RRC, FC, FRC)
    • 2. pracovní válec pogumovaný průměr 200 mm, 45 Sh (u verze RR, RC)
    • 3. pracovní válec pogumovaný průměr 200 mm, 45 Sh (u verze RRR, RRC, FRC)
    • délka brousicího pásu 2620 mm
    • pevný stů h=900 mml, pohyblivá brousicí jednotka
    • motorizovaný zdvih brousicí jednotky - výška obrobku 3-160 mm
    • automatické přepínání - hvězda/trojúhelník
    • pneumatické zvedání 1. brusného válce z čelního panelu (u verze R, C, RR, RC, FC, RRR, RRC)
    • pneumatické zvedání 2. brusného válce z čelního panelu (u verze RR, RC, FC, RRR, RRC, FRC)
    • pneumatické zvedání 3. brusného válce z čelního panelu (u verze RRR, RRC, FRC)
    • elgo P40
      - automatické najetí aregátu do zadané polohy
      - elektronické odměřování polohy stolu s digitálním ukazatelem
      - zobrazení rychlosti podávacího pásu
      - automatické nastavení pracovních válců do předem naprogramovaných poloh
      - elektronická korekce odměřování výšky výstupního obrobku podle zrnitosti brusného pásu
    • pevná patka - pneumaticky ovládáná z čelního panelu (u verze C, RC, FC, RRC, FRC)
    • ampérmetry pro měření proudu motorů brousicích jednotek
    • řízení oscilace brusného pásu pomocí optoelektronického snímače
    • automatické středění podávacího pásu
    • pozicionér výšky obrobku
    • frekvenční měnič rychlosti podávacího pásu 3-15 m/min
    • pogumované přítlačné válečky
    • nouzová - pneumatická brzda hlavního motoru
    • brusné pásy
    • omezení maximální úběru obrobku - mechanické
    • protihluková ochrana
    • napětí 400V/50Hz
    • stroj je vyroben v souladu s normami CE



    Volitelné vybavení

    Motory/frekvenční měniče

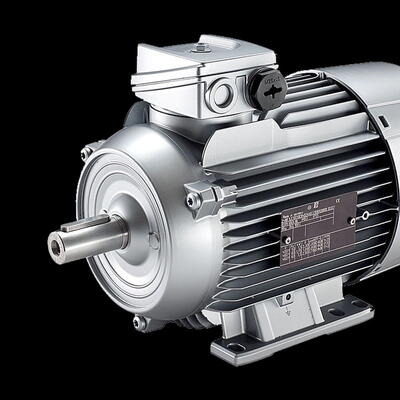

    • motor 15 kW (20 HP)
    • motor 18,5 kW (25 HP)
    • motor 22 kW (30 HP)
    • frekvenční měnič hlavního motoru 11 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 15 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 18,5 kW - rychlost pásu 3-18 m/s
    • frekvenční měnič hlavního motoru 22 kW - rychlost pásu 3-18 m/s
    • reverzní chod brusného pásu pro jednu jednotku
    • dvourychlostní motor pro zvedání stolu
    Pracovní válce
    • ocelový válec - průměr 200 mm
    • pogumovaný válec - průměr 200 mm, 30-45-60-90 Sh
    • pogumovaný válec - průměr 240 mm, 30-45-60-90 Sh
    Řízení stroje
    • NC řízení stroje color Touchscreen 10,1" B &R
      - automatické najetí stolu do zadané polohy
      - elektronická korekce odměřování výšky obrobku podle zrnitosti brusného pásu
      - ovládání pracovních poloh jednotlivých agregátů
      - možnost uložení různých konfigurací nastavení stroje do 40 programů
      - zobrazení zatížení hlavních motorů
      - čítač provozních hodin jednotlivých agregátů
      - chybová hlášení s grafickým zobrazením
      - možnost doplnění o vzdálenou diagnostiku stroje VPN
      - jazyková lokalizace
    Pneumatické patky
    • Pneumatická patka PL 2 (pouze u verze C, RC, FC, RRR, RRC, FRC)
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávácího pásu
      - řízení ELGO P40
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,8 mm/guma/grafit
    • Dělená pneumatická patka PS50 (pouze u verze C, RC, FC, RRR, RRC, FRC)
      - šíře segmentu 50 mm
      - oboustranná regulace tlaku do segmentů
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - řízení ELGO P40
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,8 mm/guma/grafit
    • Dělená pneumatická patka PS50E (pouze u verze C, RC, RRC)
      - šíře segmentu 50 mm
      NC řízení stroje color Touchscreen 10,1" B &R
      - možnost nastavení krajních segmentů patky +/-1 až 3 segmenty
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - dvouzónový časovaný ofuk brusného pásu s oscilací trysek
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit
    • Dělená pneumatická patka PS30E (pouze u verze C, RC, RRC)
      - šíře segmentu 30 mm
      NC řízení stroje color Touchscreen 10,1" B &R
      - frekvenční měnič hlavního motoru - rychlost pásu 3-18 m/s
      - možnost nastavení krajních segmentů patky +/-1 až 3 segmenty
      - synchronizace odskoku a přískoku patky s posuvem podávacího pásu
      - automatické najetí stolu do zadané polohy
      - digitální zobrazení rychlosti podávacího pásu
      - dvouzónový časovaný ofuk brusného pásu s oscilací trysek
      - regulace tlaku 0,5-2,5 bar - manuální
      - brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit
    • brusná patka - ocelová planžeta 0,8 mm/guma/grafit (pouze u verze C, RC, FC, , RRC, FRC)
    • brusná patka - ocelová planžeta 0,8 mm/filc/grafit (pouze u verze C, RC, FC, RRC, FRC)
    • brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit (pouze u verze C, RC, FC, , RRC, FRC)

    Kartáčovací a čisticí jednotky
    • Agregát B - válcová kartáčovací jednotka (pouze u verze R, C, RR, RC, RRR, RRC)
      - výkon motoru 5,5 kW (7,5 HP)
      - pracovní nástroj D=150-300 mm
      - optoelektronické čidlo kalibrace kartáčů
      - oscilace s možností vypnutí
      - frekvenční měnič motoru - otáčky 180-1000 ot/min
      - motorizovaný zdvih
      - elektronické odměřování polohy válce s digiálním ukazatelem
      - pogumované přítlačné válečky
      - bez pracovního nástroje
      - upínací hřídel 60 mm
      - odsávací vývod D=180 mm
    • Modul čištění dílců rotujícím kartáčem průměr 100 mm
      - výkon motoru 1,5 kW (2HP)
      - pracovní nástroj D=100 mm
      - čisticí válec - nylon
      - na výstupu mimo stroj
      - odsávací vývod D=180 mm
      - přítlačné válečky
    • Modul čištění podávacího pásu
      - výkon motoru 1,5 kW (2HP)
      - pracovní nástroj D=100 mm
      - čisticí válec - koňská žíně
      - na spodní straně výstupu stolu
      - odsávací vývod D=180 mm
    • Pneumatický ofuk brusného pásu s ocilací trysek - 1 ks
      - spínání při průchodu obrobku
    • Ionizační tyč
      - na výstupu stroje
    • Čištění obrobků oscilačním ofukem
      - čištění při průchodu obrobku
    Ostatní
    • automatický pozicionér stolu
    • přítlačné lišty pro broušení krátkých dílců
    • zdvih brusných agregátů 220 mm - výška obrobku
    • přídavný stůl 300 mm - vstup
    • přídavný stůl 300 mm - výstup
    • hladký podávací pás
    • vakuový stůl
    • vývěva s tlumičem hluku
    • pneumaticky ovládaná odsávací klapka D=180 mm - 1 ks
    • vnitřní LED osvětlení stroje
    • vzdálená diagnostika stroje VPN - pouze s NC řízením
    • prosklené boční dveře na straně výměny brusných pásů
    • výstupní dělené přítlačné segmenty agregátu "F" (pouze u verze FC, FRC)
